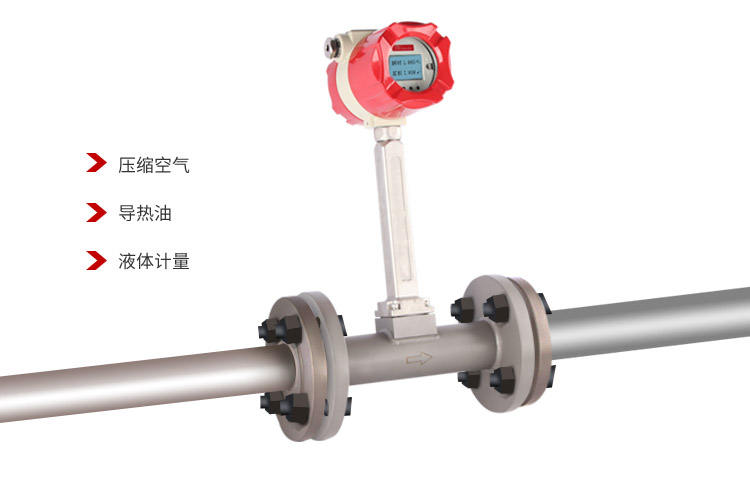

LUGB-MIK涡街流量计是一种应用卡门涡街原理的流量计，用于测量液体、气体和蒸汽的流量，也可
测量含有微小颗粒、杂质的浑浊液体，广泛应用于石油、化工、制药、造纸、冶金、电力、

环保、食品等行业。

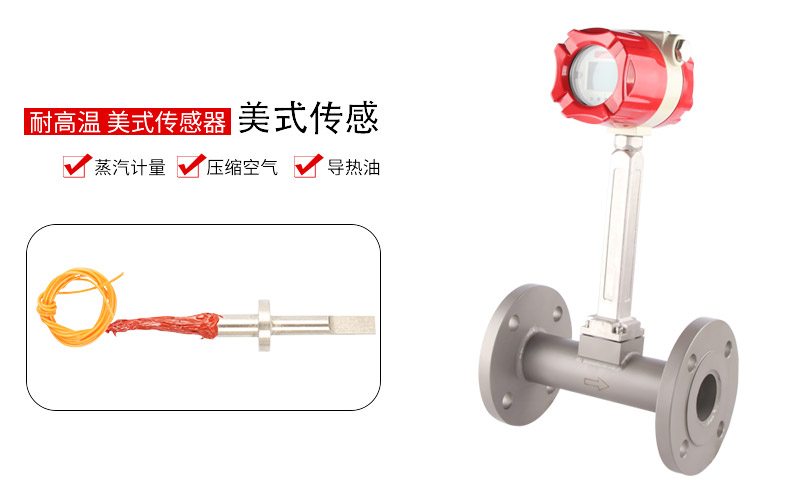

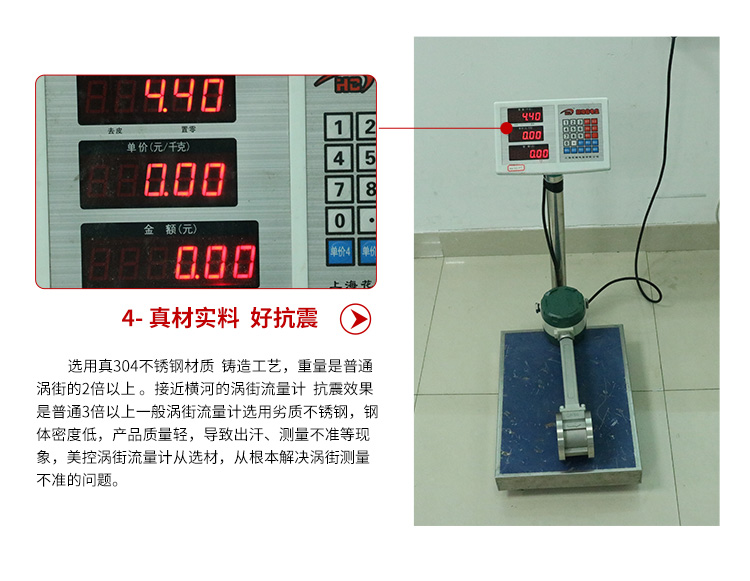

    ·高强度压电晶体，一体成形，耐冲击

    ·兼容液体、气体、导热油以及蒸汽计量

    ·音速喷嘴标定，重复性高，测量精度高

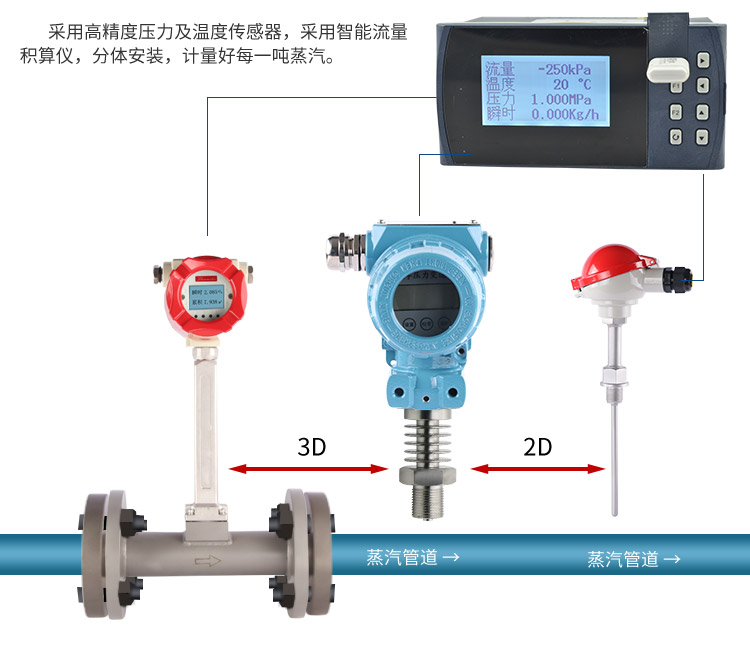

    ·可自由选配温度补偿、压力温度，满足更多现场使用

    ·电路板出厂前老化运行，且整表逐台标定，更适合现场使用

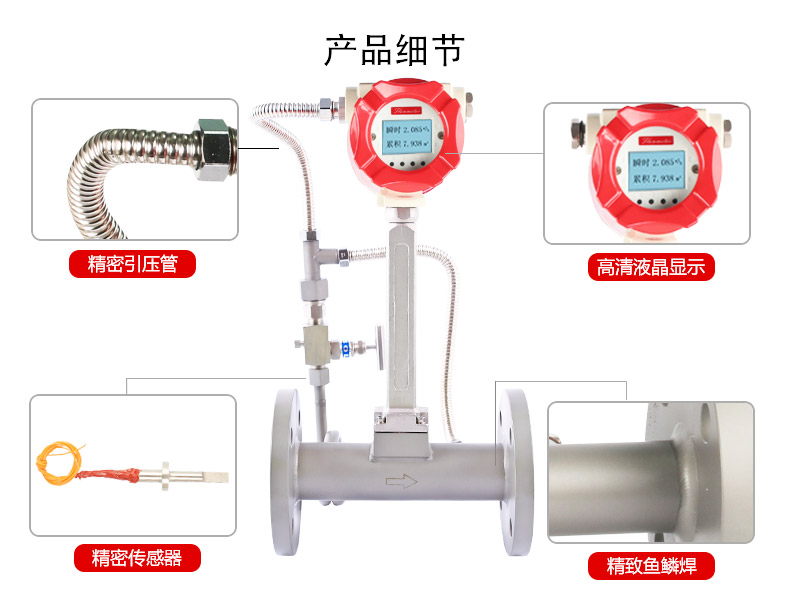

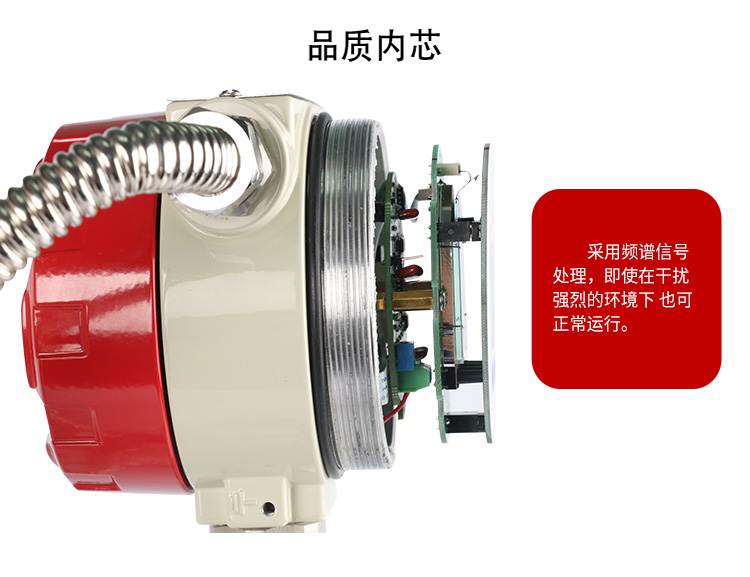

    ·传感头具有抗振动和抗干扰的封装工艺，现场抗干扰性更强

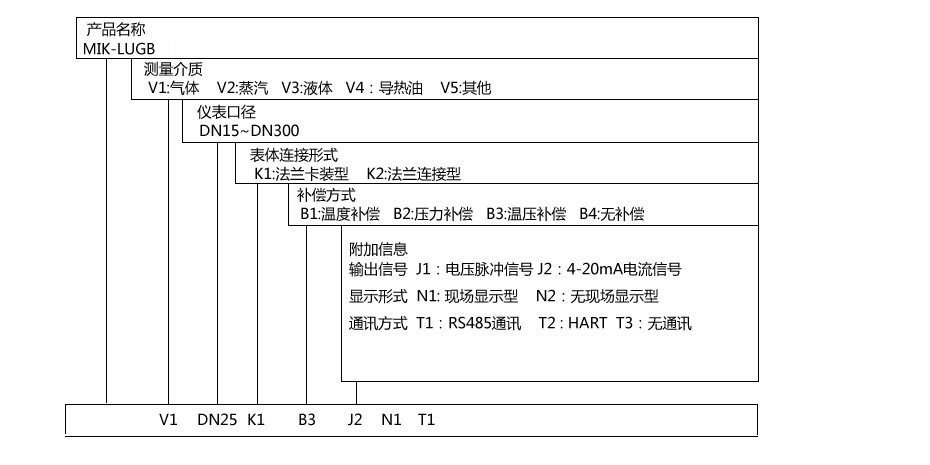

    产品名称：智能抗振涡街流量计

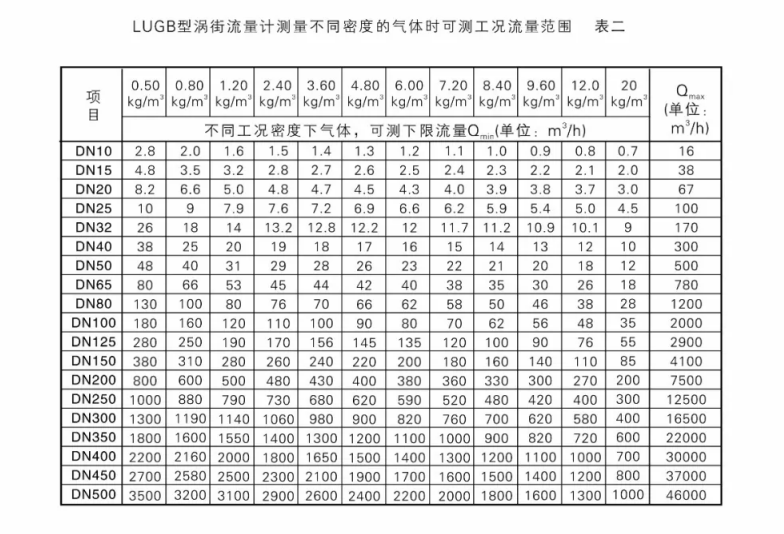

    测量介质：气体、液体、蒸汽、导热油

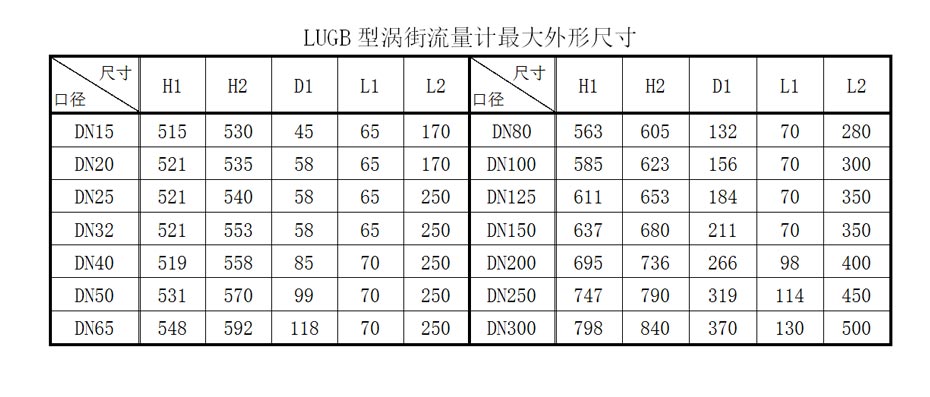

    公称通径：DN15-DN300

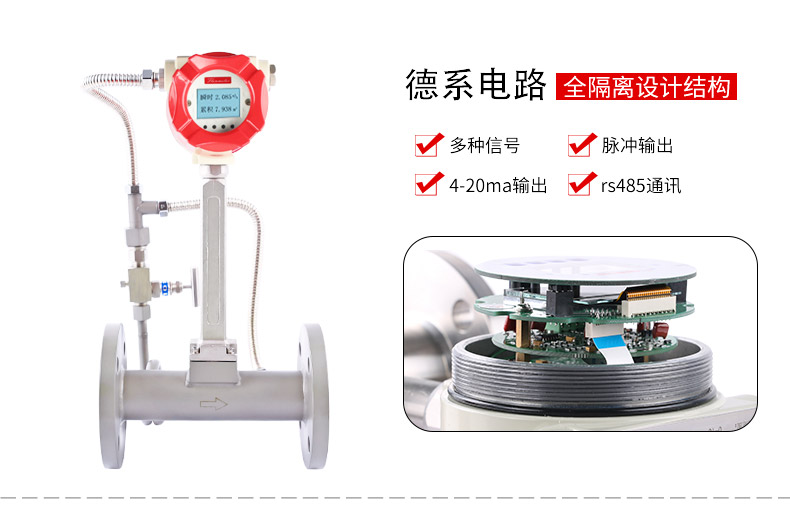

    输出信号：电压频率脉冲、4~20mA信号

    通讯方式：RS485,HART可选

    工作电源：24VDC±5%、锂电池3.6VDC

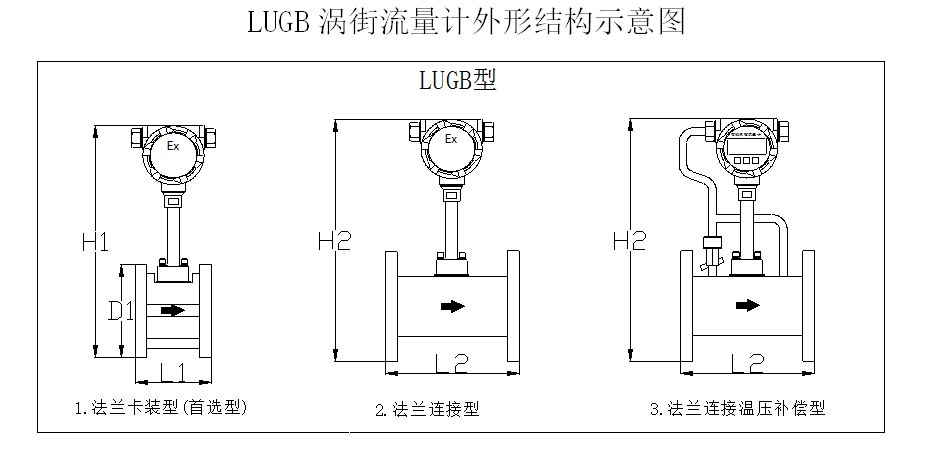

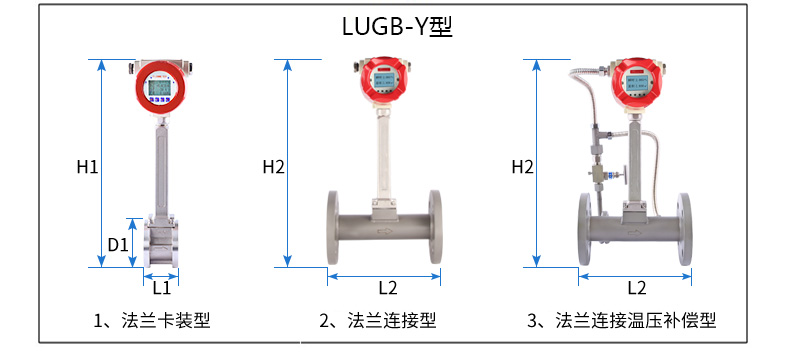

    公称压力：法兰卡装型（2.5MPa）

              法兰连接型（1.0/1.6/2.5MPa）

    精度等级：1.5级（气体），1.0级（液体）

    介质温度：-40℃~+280℃

    防护等级：IP65

l 安装场所和环境选择

1. 尽量避开强电力设备、高频变频设备、强电源开关设备；

2. 尽量避开高温热源、辐射热源影响；室外安装应做好遮阳防雨措施；

3. 尽量避开振动场所和强腐蚀环境等；同时要考虑安装维修方便；

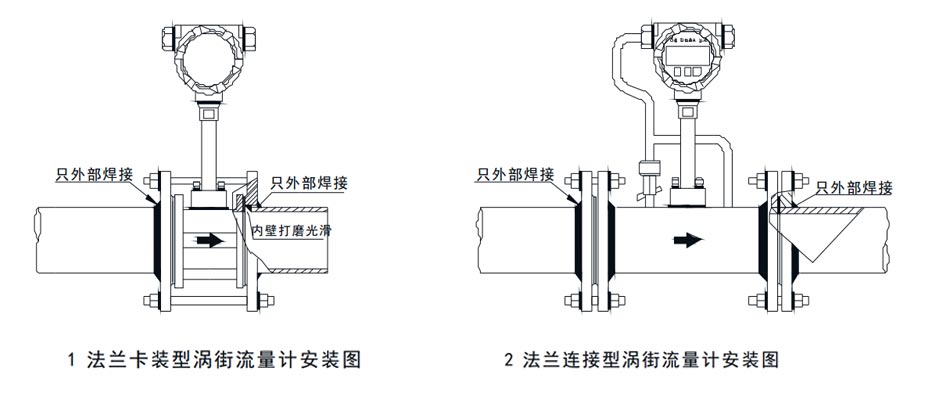

l 合理正确的安装位置

    1. 安装位置尽量避免选择振动较强的管道，否则必须采取减振措施，如加装减震短节等；

    2. 流量计可水平、垂直、倾斜安装。测量液体时，必须保证流体由低处向高处流动；

       测量气体时，流向不限；

       测量蒸汽或者高温气体时，表体支柱尽量与竖直方向成45°安装；

l 直管段要求

    为了准确测量，流量计的上、下游必须留有足够的直管段，上游不应有影响流体流速分布的部件

l 接地要求

    流量计安装时表体应可靠接地，若现场管道不具备接地条件，应单独做一根可靠地线与仪表外壳接地端相连。
